Descripción general del producto

Los componentes de aleación para tuberías submarinas son hardware de ingeniería-que retienen la presión y están diseñados para sistemas de tuberías críticos en alta mar, en aguas profundas y bajo la superficie. Estos componentes proporcionan-estabilidad de sellado a largo plazo, alta resistencia estructural y tolerancias dimensionales precisas en condiciones marinas extremas. Se implementan en conexiones de líneas de flujo, conexiones submarinas-, terminaciones de extremos de tuberías (PLET), colectores de extremos de tuberías (PLEM) e interfaces críticas expuestas a alta presión hidrostática, corrosión agresiva del agua de mar, fisuras por tensión inducidas por cloruro-y cargas cíclicas dinámicas.

Gama de productos

Los componentes estándar y personalizados basados en planos-para sistemas de contención de presión y conexión de tuberías costa afuera incluyen:

01/

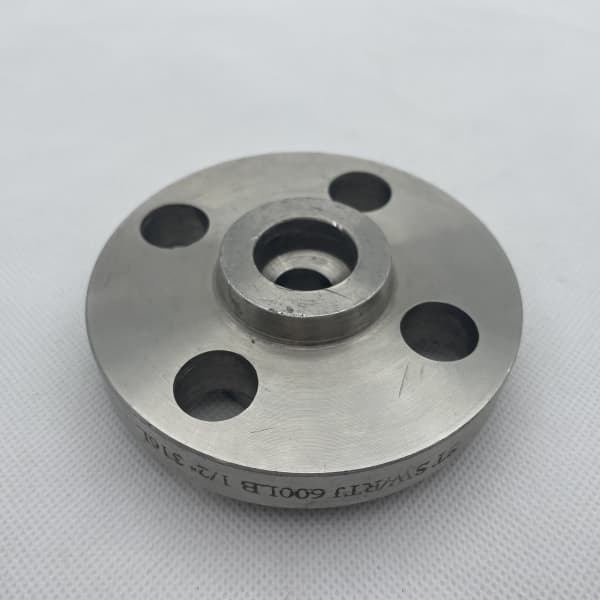

Bridas submarinas:Cuello soldado, ciego, anillo giratorio, anclaje y bridas compactas.

02/

Componentes de tuberías forjadas:Codos de alta-presión, tes iguales o reductoras, tees barradas, reductores y tapones.

03/

Conectores de cubo y componentes de abrazadera:Bujes de alto-rendimiento y segmentos de abrazadera-de alta resistencia para una conexión rápida-de sistemas submarinos.

04/

Piezas de la interfaz del extremo de la tubería:Componentes diseñados para PLET, PLEM y integración de colectores submarinos.

05/

Componentes de soporte de sellado:Retenedores de anillos de sello, caras de acoplamiento y asientos de juntas de metal-con-metales-mecanizados con precisión.

06/

Juntas de transición e interfaces de carrete:Pesadas-piezas de soporte de pared y especificaciones-carretes de transición de rotura.

Ventajas clave

Metalurgia optimizada para servicios en aguas profundas:Los materiales se seleccionan para resistir las picaduras, la corrosión por grietas y el agrietamiento por tensión inducido por hidrógeno (HISC) durante la inmersión en agua de mar a largo plazo.

Sellado absoluto e integridad de presión:El forjado avanzado elimina los defectos internos, mientras que el mecanizado CNC de micro-tolerancia garantiza un sellado hermético al gas-metal-a-metal bajo altas presiones externas e internas.

Trazabilidad total del material:Cada componente está vinculado a su número de calor único y respaldado por una certificación de material integral EN 10204 3.1 o 3.2.

Proyecto-Personalización específica:Las capacidades abarcan desde geometrías ASME estándar hasta componentes de interfaz complejos y patentados basados en dibujos-diseñados para profundidades de agua y cargas estructurales específicas.

Materiales y grados

La selección de materiales se ajusta estrictamente a las especificaciones internacionales costa afuera, incluidas las pautas ASTM, ASME y NORSOK M-630:

Acero inoxidable austenítico	316/316L (para ambientes corrosivos moderados)
Acero inoxidable dúplex	UNS S31803 / UNS S32205 (F51 / F60)
Acero inoxidable súper dúplex	UNS S32750 / UNS S32760 (F53 / F55)
Aleaciones de níquel	Aleación 625 (UNS N06625), Aleación 825 (UNS N08825), Monel 400 (UNS N04400)

Especificaciones técnicas

Artículo	Especificaciones / Opciones
Tipos de componentes	Bridas, accesorios forjados, cubos de conectores, carretes de transición, piezas de presión personalizadas
Rango de tamaño	1/2" a 48" (DN15 a DN1200)
Clasificaciones de presión	ASME Clase 150 a 2500 / API 6A 2000 a 15 000 PSI / Diseños hidrostáticos personalizados
Opciones de materiales	316L, Dúplex 2205, Súper Dúplex 2507, Inconel 625, Inconel 825, Monel 400
Formularios de conexión	Soldadura-a tope, soldadura a encaje, tipo cubo, interfaz de abrazadera, bridas, juntas compactas integradas
Estándares de diseño	ASME B16.5, ASME B16.47, ASME B16.9, API 6A, API 17D, MSS SP-75, DNV-ST-F101
Condición de la superficie	Recubrimientos anticorrosión especializados, decapados y pasivados mecanizados con precisión
Paquete de documentación	MTC (EN 10204 3.1/3.2), PMI, NDT (UT/PT/MT), Dureza, Informes dimensionales e hidrostáticos

Aplicaciones

Líneas de flujo submarino, líneas troncales y redes de ductos de exportación.
Elevadores de plataformas marinas y conexiones de amarre-submarinas.
Terminaciones de extremos de tuberías (PLET), PLEM y sistemas de intervención submarinos.
Colectores de producción submarinos, interfaces de árbol de Navidad y carretes de puente.
Tuberías de proceso marino de alta-presión, alta-temperatura (HPHT).

Servicio de fabricación personalizado

La fabricación personalizada para hardware submarino específico del proyecto-incluye:

Diámetros no-estándar, espesores de pared-grandes y perfiles de flujo específicos.
Perfiles de sellado patentados e interfaces de conector de alta-presión.
Revestimiento superpuesto de aleación resistente a la corrosión-(CRA) mediante procesos de revestimiento automatizados.
Producción-en lotes pequeños y rápidos-para proyectos urgentes de reparación y conexión de tuberías submarinas-.

Certificaciones

Las instalaciones de fabricación y los sistemas de gestión cumplen con los marcos regulatorios y de calidad globales:

ISO 9001/ISO 14001/ISO 45001
Directiva de equipos a presión (PED) 2014/68/UE
Marcado CE
Licencia de fabricación TS
Principales directrices de clasificación marina internacional

Embalaje y entrega

Los componentes se someten a una preparación especializada para el transporte marítimo internacional y el almacenamiento prolongado en sitio:

Aplicación de inhibidores de herrumbre-desprendibles y de gran-uso.
Tapas de protección mecánicas de alto-impacto para todos los biseles y superficies de sellado.
Envoltura de barrera-humedad individual.
Cajas de madera reforzadas y aptas para el mar con certificación ISPM 15 y bloqueo interno seguro.
Etiquetas resistentes a la intemperie que muestran claramente los números de calor, códigos de artículos y detalles de la orden de compra.

Preguntas frecuentes

P: ¿Qué componentes de conexión submarina específicos están disponibles?

R: Se pueden suministrar bridas submarinas de alta-presión, codos forjados, tes, reductores, concentradores de conectores compactos, componentes de abrazadera y piezas de interfaz mecanizadas-personalizadas según las necesidades del proyecto.

P: ¿Se pueden fabricar los componentes según planos de ingeniería personalizados?

R: Sí. La producción se especializa en componentes submarinos no-estándar, geometrías de interfaz complejas y piezas de presión personalizadas basadas en planos y especificaciones proporcionados por el cliente-.

P: ¿Qué materiales de aleación se recomiendan para el servicio de tuberías en aguas profundas?

R: Dependiendo de factores ambientales como la profundidad, la temperatura y la presencia de gases ácidos, se utilizan Super Duplex 2507 (UNS S32750), Duplex 2205 y Nickel Alloy 625 para garantizar una resistencia óptima a las picaduras y al agrietamiento por corrosión bajo tensión.

P: ¿Qué paquete de documentación acompaña a un pedido submarino?

R: Cada envío incluye un expediente de calidad completo que contiene certificados de prueba de materiales (MTC) EN 10204 3.1 o 3.2, verificación de PMI, informes de END (UT/PT), tablas de tratamiento térmico y registros de inspección dimensional.

P: ¿Los componentes cumplen con los estándares NACE para servicio amargo?

R: Sí. A pedido, las piezas de aleación se procesan, -tratan térmicamente y se prueban para cumplir plenamente con las normas NACE MR0175/ISO 15156 sobre resistencia al agrietamiento por tensión de sulfuro.

P: ¿Cómo se protegen las superficies de sellado terminadas durante el tránsito internacional?

R: Todas las caras de sellado y extremos de soldadura críticos están tratados con recubrimientos anticorrosión, equipados con cubiertas protectoras robustas, envueltos individualmente y empacados en cajas de madera resistentes-aptas para navegar para evitar daños durante el transporte.
