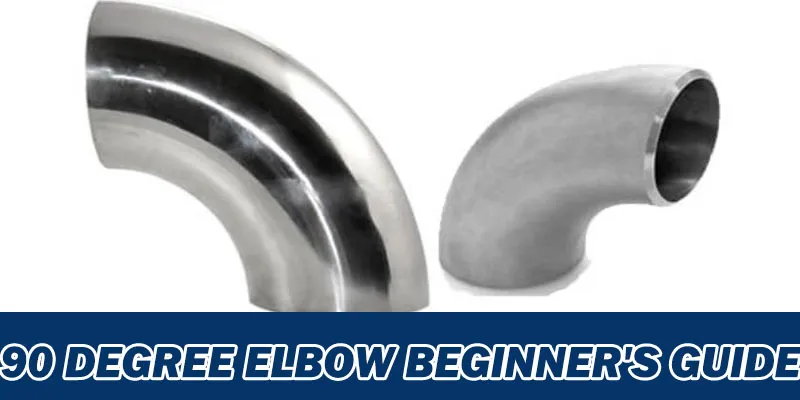

Guía para principiantes del codo de 90 grados

En el intrincado mundo de los sistemas de tuberías, los componentes que cambian de manera eficiente y confiable la dirección del flujo son fundamentales. Entre estos, el codo de 90 grados se erige como uno de los accesorios más ubicuos y críticos. Esta guía proporciona una visión general rigurosa pero accesible del codo de 90 grados, que cubre su definición, características, tipos, usos y especificaciones clave, conocimiento esencial para ingenieros, diseñadores, personal de mantenimiento y especialistas de adquisiciones.

¿Qué es un codo de 90 grados?

Un codo de 90 grados, a menudo llamado un codo de 90 grados, es un ajuste de tubería estandarizado diseñado para conectar dos tuberías o una tubería a una pieza de equipo en un ángulo recto preciso (90 grados). Su función principal es cambiar la dirección del flujo de fluido dentro de un sistema de tuberías de manera eficiente y con una interrupción mínima.

• Construcción: presenta un cuerpo curvo que forma un círculo de un cuarto - entre sus dos extremos de conexión. Estos fines están preparados para métodos de unión específicos.
• Función: Al introducir esta curva, el codo permite que el diseño de la tubería navegue alrededor de los obstáculos, siga los contornos del edificio, conecte equipos en diferentes orientaciones o simplemente se ajuste dentro de las limitaciones de espacio disponibles.
• Rol crítico: aunque aparentemente simple, el codo de 90 grados es vital para la integridad del sistema. Debe resistir la misma presión interna, temperatura y posibles efectos corrosivos que la tubería adyacente mientras se administra las fuerzas dinámicas (flujo - inducido por vibración, martillo de agua, tensiones de expansión térmica) concentradas en la curva. Seleccionar el tipo y la especificación correctos es crucial para una operación segura y eficiente.

Características de los codos de 90 grados

Los codos de 90 grados poseen características distintas que definen su rendimiento y su idoneidad de la aplicación:

Ángulo:La característica de definición es el cambio fijo de 90 grados en la dirección.

Radio de Bend:Esta es la distancia desde el centro de la curvatura hasta la línea central del codo. Impacta significativamente la dinámica del flujo y la caída de presión.

• Long Radius (LR): Radius=1.5 x Tamaño de tubería nominal (NPS). (por ejemplo, el codo LR de 6 "NPS tiene un radio de 9"). Ofrece un flujo más suave, menor caída de presión, menos turbulencia y potencial de erosión reducido. Más común.
• Radio corto (sr): radio=1.0 x nps. (por ejemplo, el codo SR NP de 6 "tiene un radio de 6"). Más compacto, utilizado donde el espacio es extremadamente limitado. Causa mayor caída de presión, turbulencia y potencial de erosión.

Material:Construido con diversos materiales para que coincidan con los requisitos del sistema:

• Metales: acero al carbono (ASTM A234 WPB), acero inoxidable (ASTM A403 WP304/316), aceros de aleación (WP5, WP9, WP11), dúplex/súper dúplex, aleaciones de níquel (Inconel, Monel, Hastelloy), cobre, aluminio.
• Criterios de selección: resistencia a la corrosión, clasificación de temperatura, calificación de presión, costo, compatibilidad con fluidos.

Calificación de presión:Debe coincidir o superar la presión de diseño del sistema. Determinado por material, espesor de la pared, estándar de fabricación y diseño. Expresado en clases o valores de presión específicos.

Conexiones finales:Dictar cómo se integra el codo en el sistema:

• Buttweld (BW): termina biselado para la soldadura de surco directamente a la tubería. La más alta integridad, diámetro suave, preferido para el servicio alto - presión/temp/crítico.
• Enhebrado (THD): hilos masculinos (npt, bspt) o femeninos (nptf, bspp). Se utiliza para tamaños más pequeños, presión más baja, ensamblaje/desmontaje más fácil (aunque propenso a fugas si no se selló correctamente).
• SOLDA DE SOCKE (SW): la tubería se inserta en un zócalo en el accesorio, filete soldado externamente. Bueno para una pequeña - bore, alta - tuberías de presión pero tiene una ligera restricción y grieta.
• Bendido: los extremos tienen bridas integrales atornilladas a las bridas de la tubería de apareamiento. Permite el desmontaje pero es más voluminoso y más pesado.

Diámetro liso:Well - Los codos fabricados, especialmente los tipos de tope, mantienen una superficie interna suave en la curva para minimizar la resistencia y la turbulencia del flujo.

Tipos de codos de 90 grados

Más allá del material y el tipo de conexión, los codos de 90 grados se clasifican principalmente por su radio de curvatura y si cambian el tamaño de la tubería:

• Radio largo (LR) Codo de 90 grados: el estándar de la industria. Proporciona el cambio más gradual en la dirección, minimizando la resistencia al flujo, la caída de presión, la turbulencia y la erosión. Utilizado donde sea que el espacio lo permita, especialmente en alta presión -, flujo alto - o servicios erosivos/corrosivos. (Estándar por ASME B16.9).
• Radio corto (SR) Codo de 90 grados: utilizado cuando las limitaciones de espacio hacen que los codos LR sean poco prácticos. La curva más aguda aumenta la caída de presión, la turbulencia y el potencial de erosión/corrosión en la curva. Común en bajas -} líneas de utilidad de presión o ubicaciones estrechas. (Estándar por ASME B16.9 para tamaños NPS 1/2 "a 24" y ASME B16.28 para todos los tamaños).
• Reducción del codo de 90 grados: presenta diferentes diámetros en los dos extremos (por ejemplo, 4 "x 2"). Se utiliza para cambiar tanto la dirección como el tamaño de la tubería dentro de un solo accesorio. Puede ser radio largo o radio corto. El cambio abrupto en los puntos de conexión puede crear turbulencia. (Estándar por ASME B16.9).
• Codo ingletado: fabricado por soldadura juntas secciones de tubería de corte múltiples ("miters") en ángulos para formar una curva. No es un ajuste estándar sin costura/forjado. Se usa para grandes diámetros donde los codos estándar son costos - prohibitivos o no disponibles. Crea turbulencia significativa y generalmente se evita para los servicios de presión erosivos o altos - a menos que se diseñen cuidadosamente.

Usos comunes de los codos de 90 grados

El codo de 90 grados es indispensable en prácticamente todas las industrias que involucran transporte de fluidos:

Tuberías de proceso: enrutamiento de tuberías alrededor de equipos, tanques y elementos estructurales; Conectando bombas, embarcaciones e intercambiadores; Dirección del flujo en columnas y reactores de destilación. Los codos LR dominan los servicios críticos de alto - p/t.

Generación de energía: líneas de vapor, líneas de agua de alimentación, circuitos de condensador, líneas de combustible, sistemas de agua de enfriamiento. High - Integrity Buttweld LR Los codos LR son cruciales.

HVAC: enrutamiento de agua fría, agua caliente, agua del condensador y tuberías de refrigerante en edificios comerciales e industriales. Los codos roscados, la soldadura del zócalo o los codos de tope son comunes dependiendo del tamaño y la presión.

Fontanería: cambio de dirección en la red de agua, líneas de ramas, tuberías de drenaje y sistemas de rociadores. Enhebrado, solvente - Weld (plástico) o los codos con bridas son típicos.

Pulp y papel: productos químicos de procesos de manejo, vapor, lechada de caldo y aguas residuales. Corrosión - a menudo se requieren materiales resistentes.

Construcción naval y margen: sistemas de lastre, líneas de sentina, líneas de combustible, enfriamiento de agua de mar, tuberías de procesos en FPSO. Requiere materiales robustos resistentes a la corrosión marina.

Tratamiento de agua y aguas residuales: líneas de admisión y descarga, líneas de alimentación química, tuberías de manejo de lodo, filtro de filtros.

Minería y procesamiento de minerales: líneas de transporte de lodo, agua de proceso, dosificación de reactivos, líneas de relaves. A menudo se necesitan abrasión - materiales o revestimientos resistentes.

Especificaciones de 90gradoCodos

Seleccionar el codo correcto de 90 grados requiere una atención cuidadosa a las especificaciones definidas por los estándares de la industria:

Normas dimensionales:El tamaño de gobernar, el centro - a - Dimensiones finales, el grosor de la pared y el radio de curvatura.

• ASME B16.9: Factory - Hecho accesorios de revestimiento de tope de forjado (cubre los codos LR y SR, reduciendo los codos, las camisetas, las tapas, etc., nps 1/2 "a 48").
• ASME B16.28: Codos y devoluciones de radio cortos de acero de acero forjado (específicamente para codos SR y retornos de 180 grados).
• ASME B16.11: accesorios de acero forjado, enchufe - soldadura y roscada (cubre los codos de soldadura más pequeños, roscados/de zócalo).

EN 10253 (Europa), JIS B2311/2312/2313 (Japón), GOST (Rusia/CIS): equivalentes regionales/internacionales.

Especificaciones de material:Definir la composición química y las propiedades mecánicas.

• ASTM A234: accesorios de tuberías de acero de carbono y aleación (por ejemplo, WPB, WPC, WP1, WP5, WP9, WP11).
• ASTM A403: accesorios de tuberías de acero inoxidable austenítico forjado (por ejemplo, WP304, WP304L, WP316, WP316L, WP321, WP347).
• ASTM A420: accesorios de tuberías de acero al carbono forjado y acero de aleación para un servicio de temperatura bajo -.
• ASTM B366: Factory - hizo accesorios de aleación de níquel y níquel.
• ASTM D2466/D2467: Socket - accesorios de soldadura/pvc/cpvc.

Presión - Calificaciones de temperatura:Definido por la especificación del material y el estándar dimensional. Especifique la presión máxima permitida a una temperatura dada. Crucial para un diseño seguro.

Programa / grosor de la pared:Debe coincidir con el horario de tubería adyacente para accesorios de tope para garantizar la resistencia y el orificio compatibles. Estándares como ASME B16.9 Definen el grosor mínimo de la pared para cada clase y clase de presión.

Preparación final:Para los codos de la cabeza, ASME B16.25 define el ángulo de bisel y las dimensiones de la cara de la raíz necesarias para la soldadura adecuada.

Calificación:Los estándares requieren que los accesorios se marquen con el nombre/marca registrada del fabricante, el grado de material, el tamaño, el horario/peso, la calificación de presión y el número de calor para la trazabilidad.

Conclusión

El codo de 90 grados es mucho más que una simple curva de tubería; Es un componente de ingeniería crítico para la funcionalidad, seguridad y eficiencia de los sistemas de tuberías en todo el mundo. Comprender las diferencias entre el radio largo y los codos de radio corto, las implicaciones de la selección de materiales, los diversos tipos de conexión final y la importancia de adherirse a las rigurosas especificaciones dimensionales y de materiales (como ASME B16.9 y ASTM A234) es fundamental. Ya sea que navegue por unidades de proceso complejas en una refinería, enriquecer las líneas de HVAC en un rascacielos o instalar una línea de agua, seleccionar el codo apropiado de 90 grados asegura que el sistema funcione de manera confiable, minimiza la pérdida de energía debido a la caída de presión y soporta las demandas del entorno de servicio. Esta guía para principiantes proporciona el conocimiento fundamental necesario para tomar decisiones informadas con respecto a este componente de tuberías esenciales.
