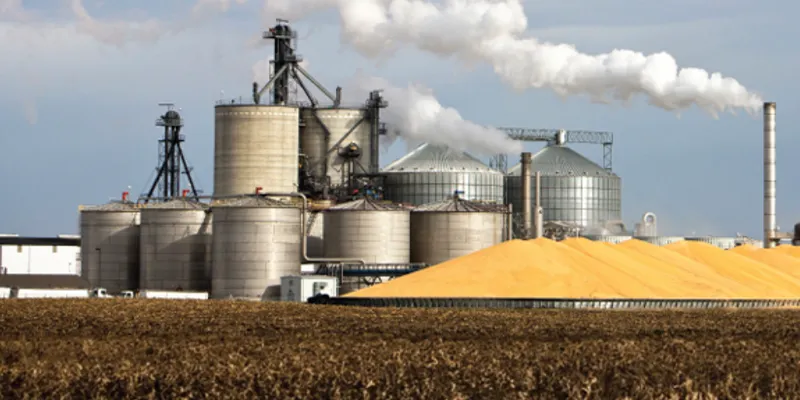

Acero inoxidable dúplex en la producción de biocombustibles: desafíos de corrosión en plantas de biodiesel y etanol

Los productores de biocombustibles ejecutan algunos de los flujos de procesos químicamente más exigentes en la fabricación industrial. El metanol, la glicerina, los ácidos grasos libres, los ácidos de fermentación, los desnaturalizantes que contienen cloruro- y las altas temperaturas de funcionamiento se combinan para crear condiciones de corrosión que habitualmente derrotan al acero inoxidable estándar 304 y 316L.

Acero inoxidable dúplex- una familia de aleaciones con una microestructura equilibrada de austenita-ferrita - se ha convertido en el material elegido por los ingenieros que diseñan reactores de biodiésel, columnas de destilación de etanol y los sistemas de almacenamiento y transferencia que los conectan. Este artículo compara el rendimiento de las calidades dúplex en ambas vías de producción y proporciona un marco práctico para la selección de materiales.

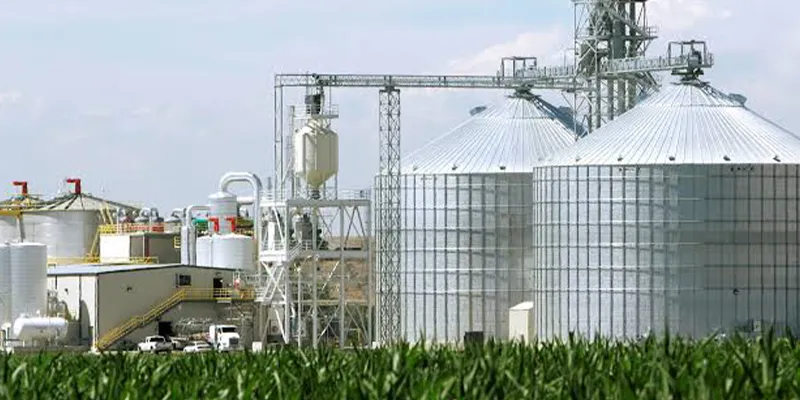

¿Por qué las plantas de biocombustibles se corroen más rápido que las plantas químicas convencionales?

Las corrientes de proceso de biocombustibles combinan ácidos orgánicos, cloruros, agua y temperaturas elevadas en el mismo tren de equipos, lo que produce una carga de corrosión más severa que el servicio típico de refinación de petróleo -, razón por la cual el acero inoxidable austenítico estándar tiene un rendimiento inferior en estas plantas.

La corrosión del refinado de petróleo está bien caracterizada y gestionada en gran medida con acero inoxidable 304/316L o acero al carbono con tolerancia a la corrosión. La producción de biocombustibles es diferente porque concentra varios mecanismos corrosivos dentro de una única instalación relativamente compacta:

• Ácidos orgánicos: ácido acético y láctico en caldo de fermentación de etanol y ácidos grasos libres (FFA) en materia prima de biodiesel, reducen el pH y aceleran la corrosión general y localizada.
• Cloruros: los desnaturalizantes, el agua de proceso y las sales transmitidas por la materia prima- introducen iones de cloruro que provocan picaduras y corrosión por tensión de cloruro (Cl-SCC), especialmente por encima de 60 grados.
• Metanol y metóxido: la etapa de transesterificación en las plantas de biodiesel utiliza metanol y metóxido de sodio/potasio, una combinación agresiva para el acero al carbono y marginal para el inoxidable 304.
• Temperatura de funcionamiento elevada: los pasos de destilación, deshidratación y evaporación se ejecutan en el punto de ebullición o cerca de él, lo que aumenta considerablemente la cinética de corrosión para cualquier química determinada.
• Erosión-corrosión: los sólidos en las corrientes de vinaza y glicerina desgastan las películas protectoras de óxido, re-exponiendo el metal fresco al ataque.

Debido a que estos mecanismos se superponen en lugar de ocurrir de forma aislada, un material seleccionado solo por su resistencia al cloruro aún puede fallar debido al ataque de ácidos orgánicos-y viceversa. Este es el principal problema de ingeniería que el acero inoxidable dúplex está diseñado para resolver.

¿Qué es el acero inoxidable dúplex?

La estructura de ferrita-de austenita-aproximadamente 50/50 del acero inoxidable dúplex ofrece aproximadamente el doble de límite elástico que los grados austeníticos estándar y una resistencia notablemente mayor a las picaduras de cloruro y al agrietamiento por corrosión bajo tensión, que es la razón directa por la que supera al 304/316L en el servicio de biocombustibles.

Los aceros inoxidables austeníticos estándar (304, 316L) son aleaciones monofásicas, totalmente-austeníticas. Los grados dúplex están diseñados para solidificarse como una estructura de dos-fases, aproximadamente mitad austenita y mitad ferrita, a través de una composición equilibrada de cromo, níquel, molibdeno y nitrógeno. Este diseño-de fase dual produce tres ventajas prácticas para los equipos de biocombustibles:

• Mayor resistencia: los grados dúplex generalmente ofrecen entre 2 y 3 veces el límite elástico del 316L, lo que permite secciones de pared más delgadas para la misma clasificación de presión -, lo que reduce el peso y el costo del material.
• Resistencia al cloruro: la fase de ferrita y la aleación de nitrógeno aumentan la resistencia a las picaduras, la corrosión por grietas y el Cl-SCC muy por encima de 316 L, lo cual es fundamental en los sistemas de manejo de -agua de lavado, refrigeración y desnaturalizantes-.
• Dureza equilibrada: a diferencia del acero inoxidable totalmente ferrítico, el dúplex conserva buena tenacidad al impacto y soldabilidad porque la fase de austenita todavía está presente.

Los ingenieros suelen clasificar la resistencia a la corrosión utilizando el número equivalente de resistencia a las picaduras (PREN), calculado como %Cr + 3.3(%Mo) + 16(%N). Un PREN más alto indica una mejor resistencia al ataque localizado en ambientes clorados. El dúplex estándar 2205 tiene un PREN de alrededor de 35, en comparación con aproximadamente 24 para el 316L - un margen sustancial y mensurable.

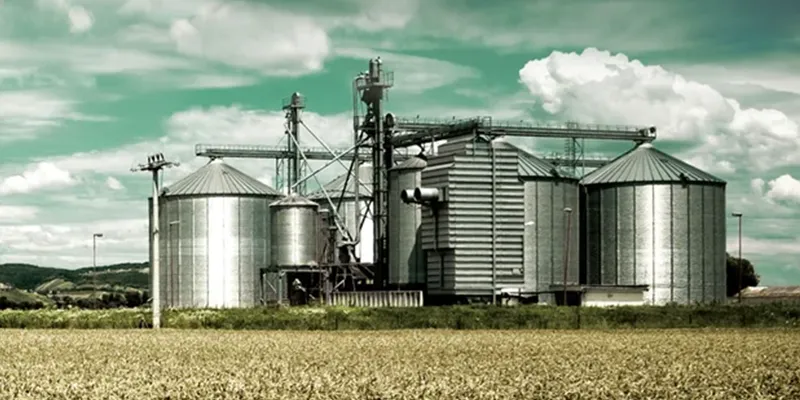

¿Cómo se comporta el dúplex frente a los mecanismos de corrosión específicos del biodiésel-?

En las plantas de biodiesel, el dúplex 2205 proporciona su mayor beneficio en los sistemas de lavado-con agua, separación de glicerina y recuperación de metanol, donde los cloruros, el catalizador residual y los ácidos grasos libres se combinan - áreas donde el 316L es propenso a sufrir picaduras y agrietamiento por tensión.

La producción de biodiesel convierte los triglicéridos y el metanol en ésteres metílicos de ácidos grasos (FAME) mediante transesterificación, catalizada por hidróxido de sodio o potasio. Varias etapas crean condiciones en las que el dúplex supera al acero inoxidable convencional:

Reactores de transesterificación

El metanol y el metóxido son corrosivos para el acero al carbono y pueden atacar el acero inoxidable 304 en condiciones adversas. El contenido de molibdeno de Duplex 2205 mejora la resistencia tanto al catalizador alcalino como a la corrosión provocada por la humedad- residual.

Lavado-con agua y separación de glicerina

El lavado del biodiesel crudo para eliminar residuos de jabón y catalizador introduce agua de proceso que frecuentemente transporta cloruros. Combinado con temperaturas de funcionamiento cálidas, este es un entorno clásico de Cl-SCC. La experiencia de campo en la industria del biodiesel muestra consistentemente que las soldaduras de tuberías y recipientes de 304/316L se agrietan en este servicio en unos pocos años, mientras que los componentes dúplex permanecen en buen estado durante varias-décadas de vida útil.

Manipulación de ácidos grasos libres (FFA)

Las materias primas con alto contenido-de ácidos grasos libres (aceite de cocina usado, grasa animal, aceite de maíz de destilería) generan ácidos orgánicos durante el almacenamiento y el pretratamiento. El mayor contenido de cromo del dúplex resiste mejor la dilución ácida general que el acero inoxidable 304 en estas corrientes de materia prima ácidas.

¿Cómo se comporta Duplex frente a los mecanismos de corrosión específicos del etanol-?

En las plantas de combustible-etanol, el dúplex ofrece su mayor ventaja en columnas de destilación, unidades de deshidratación por tamiz molecular y evaporadores de vinaza, donde los cloruros se concentran bajo calor y los ácidos orgánicos de la fermentación reducen el pH del sistema.

La producción de combustible-etanol fermenta maíz, caña de azúcar o materia prima celulósica para obtener etanol y luego lo purifica mediante destilación y deshidratación. La presión de corrosión aumenta en varios puntos:

Fermentación

El caldo de fermentación normalmente tiene un pH de 3,5 a 5,5 debido al ácido láctico y acético producido por la actividad bacteriana y de levadura. Si bien el acero inoxidable 304 suele ser adecuado en fermentadores a temperatura ambiente, los eventos de contaminación (infecciones bacterianas que producen mayores cargas de ácido) pueden impulsar las condiciones hacia niveles que favorezcan el dúplex, particularmente en ejes de agitadores y partes internas sujetas a estrés mecánico y corrosivo combinado.

Destilación y deshidratación por tamiz molecular.

Las columnas de destilación funcionan cerca del punto de ebullición de la mezcla de etanol-agua y el desnaturalizante (normalmente gasolina natural) introduce cloruros aguas abajo. La combinación de calor y concentración de cloruro en hervidores y lechos de deshidratación es una causa bien-documentada de Cl-SCC en partes internas de acero inoxidable 304; Las bandejas dúplex, los soportes de empaque y las secciones de la carcasa resisten este modo de falla.

Evaporación de vinazas y secadores.

Los evaporadores de vinaza fina concentran los sólidos disueltos, los ácidos orgánicos y los cloruros varias- veces a medida que se elimina el agua, mientras funcionan a temperatura elevada. Este es constantemente uno de los servicios más corrosivos en una planta de etanol, y la placa dúplex o súper dúplex es ahora la especificación estándar para los efectos del evaporador en muchos proyectos de nueva-construcción y modernización.

Biodiesel versus etanol: ¿Cómo se comparan los perfiles de corrosión?

La corrosión del biodiesel es impulsada principalmente por el metanol, la química del catalizador y los cloruros-de agua de lavado concentrados en los equipos de reacción y separación aguas arriba, mientras que la corrosión del etanol es impulsada principalmente por ácidos de fermentación y desnaturalizantes cargados de cloruro-concentrados en los equipos de destilación y evaporación aguas abajo.

¿Qué grado dúplex debería especificar una planta de biocombustibles?

Lean Duplex 2304 se adapta a tuberías de baja-cloruro y moderada-presión; el dúplex estándar 2205 es la opción predeterminada para la mayoría de los equipos de servicio corrosivos-de biodiesel y etanol; super duplex 2507 está reservado para las zonas con mayor-cloruro y mayor-temperatura, como evaporadores de vinaza y sistemas de enfriamiento de agua-costeros.

Como regla general, 2205 cubre la gran mayoría de los servicios corrosivos de plantas de biocombustibles y ofrece el mejor equilibrio entre costo y rendimiento. Super dúplex es una actualización específica para ubicaciones específicas de alta-severidad en lugar de una especificación general, ya que su contenido de aleación agregado aumenta el costo sin beneficio en zonas menos agresivas.

¿Qué prácticas de fabricación y soldadura preservan la resistencia a la corrosión del dúplex?

El rendimiento contra la corrosión depende de mantener el equilibrio de fases durante la soldadura: se debe controlar la entrada de calor, mantener la temperatura entre pasadas por debajo de aproximadamente 150 grados para el dúplex estándar y usar metal de aportación de composición coincidente, o la zona de soldadura puede perder por completo su ventaja frente a la corrosión.

El acero inoxidable dúplex es más sensible a los parámetros de soldadura que el 316L porque el aporte excesivo de calor desplaza el equilibrio de fases hacia la ferrita, lo que reduce la tenacidad y la resistencia a la corrosión en la zona afectada por el calor-. Las prácticas recomendadas incluyen:

• Controlar la temperatura entre pasadas (comúnmente por debajo de 150 grados para dúplex estándar, más baja para súper dúplex).
• Uso de gas protector y de respaldo enriquecido con nitrógeno-para evitar la pérdida de nitrógeno y la precipitación de nitruro de cromo-en la raíz de la soldadura.
• Seleccionar un metal de aportación ligeramente sobre-aleado con níquel en relación con el metal base para promover una reformación de austenita suficiente al enfriarse.
• Verificación del equilibrio de fase posterior-a la soldadura (objetivo entre 30 % y 70 % de ferrita) con inspección metalográfica o medición del alcance de la ferrita-en soldaduras de calificación.
• Evitar el rango de sensibilización de 300 a 1000 grados durante cualquier tratamiento térmico posterior a la soldadura o ciclo de enfriamiento lento.

Los fabricantes con experiencia en tuberías dúplex y recipientes a presión para servicios de biocombustibles tratan la calificación del procedimiento de soldadura como un paso de ingeniería de corrosión-, no solo mecánico - porque una soldadura fuera-fuera de-especificaciones puede convertirse en el primer punto de falla, incluso cuando el metal base circundante funciona exactamente como se diseñó.

¿Es el acero inoxidable dúplex-rentable en comparación con el 316L para plantas de biocombustibles?

El dúplex normalmente cuesta entre un 15 y un 25 % más por unidad de peso que el 316L, pero su mayor resistencia permite equipos con paredes más delgadas-y su vida útil más larga en servicio de cloruro y ácido reduce las paradas no planificadas, por lo que el costo total de propiedad suele ser menor en una vida útil de la planta de 15 a 20 años.

Las decisiones de selección de materiales en proyectos de biocombustibles intensivos en capital-deben sopesar el coste del ciclo de vida, no sólo el precio de compra. Tres factores suelen favorecer el dúplex en términos de coste-total:

• Grosor de pared reducido: el mayor límite elástico del dúplex permite paredes de recipientes y tuberías más delgadas para la misma presión de diseño, lo que compensa parcialmente el mayor costo de aleación por-kilogramo.
• Intervalos de servicio extendidos: menos fallas por cloruro-SCC y picaduras reducen la frecuencia de interrupciones no planificadas, que son mucho más costosas que la prima adicional de material en una planta en funcionamiento continuo.
• Menor carga de inspección y reparación: los equipos menos propensos a la corrosión localizada requieren un alcance de inspección menos intensivo con el tiempo, lo que reduce el costo de mano de obra de mantenimiento.

Para las plantas que procesan materia prima con alto contenido de -AGL, que utilizan agua de proceso que contiene cloruro- o ejecutan destilación y evaporación a temperatura elevada, los argumentos a favor del dúplex en los equipos de mayor-riesgo son generalmente sólidos incluso antes de tener en cuenta la forma de evitar el tiempo de inactividad.

Preguntas frecuentes

¿Es el dúplex 2205 mejor que el 316L para plantas de etanol?

Sí, en zonas-expuestas a cloruro y de alta-temperatura. Duplex 2205 tiene un PREN de aproximadamente 35 frente a aproximadamente 24 para 316L, lo que le otorga una resistencia sustancialmente mejor a las picaduras y al agrietamiento por corrosión bajo tensión de cloruro en equipos de destilación, deshidratación y evaporadores.

¿Qué causa el agrietamiento por corrosión bajo tensión en los sistemas de agua de lavado-de biodiesel?

Cl-SCC se produce cuando los iones de cloruro, la tensión de tracción (incluida la tensión de soldadura residual) y la temperatura elevada actúan juntas sobre el acero inoxidable susceptible. El agua de lavado del biodiesel frecuentemente contiene cloruros y los sistemas de lavado funcionan calientes, creando condiciones que agrietan el 304/316L pero el dúplex resiste.

¿Puede lean duplex 2304 reemplazar al 2205 en todas las aplicaciones?

No. Lean duplex 2304 tiene un PREN más bajo (~25) y es adecuado para servicios con menor-cloruro y menor-presión, como tanques y tuberías estructurales, pero el dúplex estándar 2205 se requiere para zonas de mayor-severidad, como reactores, componentes internos de destilación y evaporadores.

¿Por qué el dúplex necesita un control de soldadura más estricto que el 316L?

La resistencia a la corrosión dúplex depende de mantener un equilibrio de ferrita de austenita-aproximadamente 50/50. El aporte excesivo de calor de soldadura desplaza este equilibrio hacia la ferrita, lo que puede reducir tanto la tenacidad como la resistencia a la corrosión en la zona afectada por el calor-a menos que se controlen la temperatura entre pasadas y la química del relleno.

¿En qué parte de una planta de biocombustibles el dúplex proporciona el retorno de la inversión más rápido?

La mayor-severidad, mayor-consecuencia-de-las fallas generalmente muestran la recuperación más rápida: sistemas de separación de glicerina y agua de lavado de biodiesel-y sistemas de destilación de etanol, tamiz molecular y evaporación de vinaza.

El acero inoxidable dúplex no es un reemplazo universal para todos los componentes de una planta de biocombustibles, pero en las zonas específicas donde los cloruros, los ácidos orgánicos y el calor se superponen, supera consistentemente al acero inoxidable austenítico estándar y reduce el costo de propiedad del ciclo de vida. Hacer coincidir el grado dúplex correcto para cada zona de proceso - y fabricarlo con procedimientos de soldadura que preserven su equilibrio de fases - es la diferencia entre un activo resistente a la corrosión-y una costosa falla repetida.
