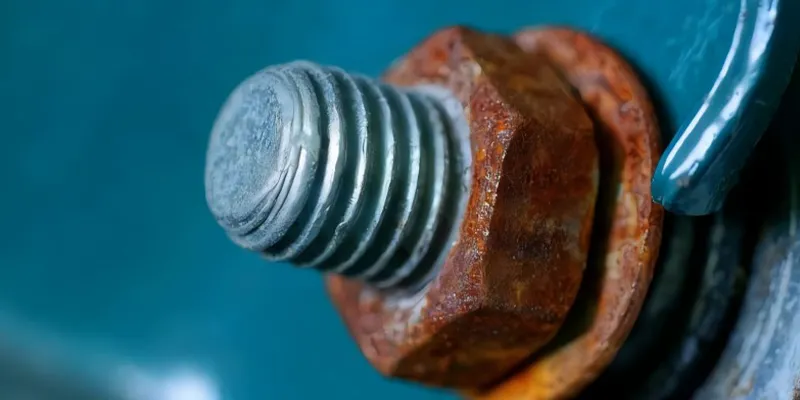

Corrosión galvánica: cuando se encuentran diferentes metales

¿Qué es la corrosión galvánica?

Instalaste una-nueva tubería de acero inoxidable en tu planta química y la conectaste con accesorios de latón y pernos de cobre. Todo parecía perfecto al principio. Pero solo seis meses después, notó que los componentes de cobre se habían vuelto verdes, los accesorios de latón estaban agrietados y, lo peor de todo, - la costosa tubería de acero inoxidable había desarrollado picaduras extrañas cerca de los puntos de conexión.

¿Qué salió mal? La respuesta es un fenómeno llamado corrosión galvánica - una de las formas más comunes y costosas de degradación de materiales en entornos industriales. Ocurre siempre que dos metales diferentes se conectan eléctricamente y se sumergen en una solución conductora (como agua de mar, agua ácida o incluso aire húmedo). En términos simples: cuando dos metales diferentes se tocan y se mojan, un metal comienza a perder electrones frente al otro. El metal que pierde electrones se llama ánodo - que corroe. El metal que gana electrones se llama cátodo - está protegido.

Este proceso lleva el nombre de Luigi Galvani, un físico italiano que descubrió el fenómeno en la década de 1780. Mientras estudiaba las ancas de rana que se contraían con la electricidad, sin darse cuenta reveló uno de los principios más importantes de la electroquímica en el que los ingenieros todavía confían hoy en día.

La corrosión galvánica (también llamada corrosión bimetálica) es un proceso electroquímico en el que un metal se corroe preferentemente cuando está en contacto eléctrico con otro metal en presencia de un electrolito. El metal más activo (mayor tendencia a corroerse) se convierte en ánodo y se corroe más rápido que si estuviera solo. El metal menos activo se convierte en cátodo y se corroe más lentamente - o no se corroe en absoluto.

La corrosión galvánica es especialmente peligrosa porque puede causar daños rápidos y localizados. Mientras que la corrosión general se propaga uniformemente por una superficie, la corrosión galvánica ataca un área específica - la unión entre dos metales - con intensidad concentrada. Una unión que debería durar 20 años podría fallar en 2 años si se combinan los metales incorrectos. Las industrias más afectadas incluyen:

Ingeniería marina y offshore (el agua de mar es un excelente electrolito)

Plantas de procesamiento químico y petroquímico.

Plantas de generación de energía y desalinización.

Arquitectura y construcción (sistemas de fijación y techos metálicos disímiles)

Oleoductos y gasoductos y sistemas de almacenamiento.

La serie galvánica: una clasificación de la actividad de los metales

La Serie Galvánica (también llamada serie EMF o tabla de compatibilidad galvánica) clasifica los metales y aleaciones según su potencial electroquímico en el agua de mar. Los metales en la parte superior (potencial más negativo) son anódicos (se corroerán). Los metales en la parte inferior (potencial más positivo) son catódicos (estarán protegidos). Cuanto mayor sea la distancia entre dos metales de la serie, más rápida se producirá la corrosión galvánica cuando estén acoplados.

A continuación se muestra una serie galvánica simplificada relevante para la industria del acero inoxidable y las aleaciones de níquel:

TTabla 1: Serie galvánica simplificada en agua de mar (referencia de electrodo de calomelanos saturados) - Fuente: Datos de corrosión ASTM G82 y NACE

Regla práctica:Al seleccionar pares de metales, elija metales que sean adyacentes en la serie galvánica (con una diferencia de 100 mV entre sí) para minimizar el riesgo de corrosión galvánica. Una distancia de más de 300 mV indica una combinación de alto-riesgo.

Cuatro factores clave que aceleran la corrosión galvánica

El papel del electrolito

El electrolito es el líquido o humedad que conduce iones entre el ánodo y el cátodo. Cuanto más conductor sea el electrolito, más rápido se produce la corrosión galvánica. El agua de mar es el electrolito más agresivo - su alta salinidad (aproximadamente 3,5% de sal) lo convierte en un excelente conductor. Es por esto que los ambientes marinos son los más exigentes en cuanto a conexiones metálicas disímiles. Otros electrolitos comunes incluyen: agua dulce (conductividad moderada), soluciones ácidas (altamente conductoras y corrosivas), aire húmedo (forma una película delgada de electrolito) y concreto (el agua alcalina de los poros acelera la corrosión del acero incrustado).

Relación de área de superficie

Las superficies relativas del ánodo y del cátodo son muy importantes. Un ánodo pequeño junto con un cátodo grande es una combinación peligrosa. ¿Por qué? Porque la misma cantidad de corriente de corrosión se distribuye sobre un área de ánodo más pequeña, provocando daños más concentrados y rápidos.

Por el contrario, un ánodo grande con un cátodo pequeño propaga la corrosión sobre un área más grande, reduciendo la tasa de daño. Ejemplo: un pequeño tornillo de acero inoxidable (cátodo) roscado en una gran placa de aluminio (ánodo) provoca una rápida corrosión del aluminio en la interfaz de la rosca. Pero un gran ánodo de sacrificio de zinc unido a una estructura de acero se corroe lentamente y protege el acero durante años.

Temperatura

Las temperaturas más altas generalmente aceleran las reacciones electroquímicas. A medida que aumenta la temperatura, aumenta la conductividad del agua, los iones se mueven más rápido y aumentan las tasas de corrosión. Sin embargo, existe una excepción notable: en algunos sistemas de acero inoxidable pasivados, la velocidad de corrosión puede disminuir a temperaturas muy altas debido a cambios en la estabilidad de la capa de óxido. Consulte siempre la hoja de datos del material para conocer el comportamiento específico de la temperatura-.

Diseño mecánico e influencia microbiana.

Un diseño mecánico deficiente puede atrapar la humedad y crear grietas donde se acumula el electrolito. Estas zonas de corrosión en grietas se auto-perpetuan - y el electrolito del interior se vuelve más concentrado y corrosivo con el tiempo. Además, la corrosión influenciada microbiológicamente (MIC) puede acelerar el ataque galvánico cuando se forman colonias de bacterias en las grietas, produciendo ambientes ácidos localizados.

Estudios de caso en la industria de los metales

La falla del intercambiador de calor marino

Una planta desalinizadora costera utilizaba tubos de titanio en una carcasa de aleación de cobre-níquel (Cu-Ni). Aunque ambos materiales fueron elegidos por su resistencia al agua de mar, se formó un par galvánico entre el titanio y el Cu-Ni. En 18 meses, la carcasa de Cu-Ni desarrolló una grave corrosión por ranura en la interfaz de la placa del tubo. Causa principal: el titanio es significativamente más catódico que el Cu-Ni en el agua de mar (+200 mV frente a +50 mV), lo que crea una fuerte fuerza impulsora galvánica. Solución: instalar una junta no-conductora entre la placa del tubo y la carcasa rompió el circuito eléctrico y eliminó el par galvánico.

El incidente del tanque de almacenamiento de productos químicos

Una instalación química utilizó un tanque de acero inoxidable 316L para almacenar una solución de ácido clorhídrico (HCl). El tanque estaba equipado con patas de soporte de acero al carbono. El electrolito ácido de la solución de HCl unió la conexión entre el acero al carbono (ánodo) y el acero inoxidable 316L (cátodo). Las patas de acero al carbono se corroyeron en sólo 8 meses, creando un peligro crítico para la seguridad. Solución: reemplazar las patas de acero al carbono con soportes de acero inoxidable 316L y agregar una capa protectora para aislar los componentes restantes de acero al carbono resolvió el problema.

La historia del oleoducto costa afuera

Una plataforma petrolera costa afuera utilizaba bridas de acero inoxidable súper austenítico 254 SMO conectadas con pernos Hastelloy C-276 en un entorno de servicio de agua de mar. A primera vista, ambas son aleaciones altamente-resistentes a la corrosión. Sin embargo, 254 SMO se ubica más alto en la serie galvánica que Hastelloy C-276, lo que convierte a 254 SMO en el ánodo. Los pernos Hastelloy C-276 (cátodo) estaban protegidos, pero las costosas bridas 254 SMO sufrieron corrosión selectiva en las interfaces de los orificios de los pernos. Solución: cambiar a pernos de aleación 625 (galvánicamente más cercano a 254 SMO) detuvo la corrosión y extendió la vida útil en aproximadamente 15 años.

¿Cómo prevenir la corrosión galvánica?

Estrategia de selección de materiales

La estrategia de prevención más eficaz comienza en la etapa de diseño. Utilice el siguiente marco de decisión:

Tabla 2: Pautas de acción y evaluación del riesgo galvánico - Basado en las normas NACE SP0177 y ASTM G82

Aislamiento y Aislamiento

Instalar materiales no-conductores entre metales diferentes es uno de los métodos de prevención más eficaces y económicos. Las soluciones comunes incluyen:

Arandelas termoplásticas (nylon, PTFE/Teflón) entre bridas

Juntas de goma en juntas de tuberías.

Abrazaderas y soportes para tubos no-conductores

Recubrimientos epoxi o poliméricos en una o ambas superficies metálicas.

Uniones dieléctricas en sistemas de tuberías.

Protección catódica

Para estructuras enterradas o sumergidas, la protección catódica es la solución estándar-de la industria. Se utilizan dos enfoques:

Sistema de ánodo de sacrificio: conecte un metal más activo (zinc, magnesio o aleación de aluminio) a la estructura. El ánodo de sacrificio se corroe en lugar de la estructura protegida. Común para plataformas marinas, tanques de agua y tuberías subterráneas.

Sistema de corriente impresa: utilice una fuente de alimentación externa para aplicar una corriente CC protectora a la estructura, cambiándola a un estado catódico (protegido). Se utiliza para estructuras grandes, como cascos de barcos y tuberías-de gran diámetro.

Principios de diseño

Un buen diseño puede eliminar la corrosión galvánica sin necesidad de materiales especiales. Principios clave:

Evite ánodos pequeños adyacentes a cátodos grandes - utilice ánodos de sacrificio grandes o equilibre áreas de superficie.

Diseño para drenaje: Asegúrese de que el agua no pueda acumularse en las juntas metálicas.

Permitir la inspección: No enterrar juntas de metales diferentes en lugares inaccesibles.

Utilice materiales de la misma-familia siempre que sea posible: pernos de acero inoxidable con bridas de acero inoxidable.

Aplique revestimientos-de calidad marina (epoxi, poliuretano o aluminio por pulverización térmica) a componentes de acero al carbono en entornos marinos.

Guía de combinación de materiales para usuarios de acero inoxidable y aleaciones de níquel

Para profesionales que trabajan conacero inoxidabley productos de aleación de níquel, la siguiente tabla proporciona una guía práctica de combinación basada en la experiencia de la industria y los datos de corrosión:

Tabla 3: Guía de combinación de materiales para aplicaciones industriales - Para uso como guía general; Siempre consulte al especialista en materiales para conocer las condiciones de servicio específicas.

Resumen

Tabla 4: Conclusiones clave de este artículo

Conclusión

La corrosión galvánica es un fenómeno predecible, prevenible y manejable. No tiene por qué ser un misterio o un peligro inevitable. Al comprender la serie galvánica, conocer su entorno, aplicar principios de diseño inteligente y seleccionar combinaciones de materiales compatibles, puede extender significativamente la vida útil de su equipo y reducir fallas costosas.

EnTecnología Jinie (Jiangsu) Co., Ltd., tenemos más de 15 años de experiencia ayudando a los clientes a seleccionar los materiales adecuados para aplicaciones exigentes. Nuestro equipo técnico comprende los matices de la compatibilidad galvánica en entornos de agua de mar, ácidos y de alta-temperatura. Ya sea que necesite tuberías de acero inoxidable 316L, accesorios Hastelloy C276 o bridas súper dúplex, no solo proporcionamos los productos - sino también la experiencia para garantizar que funcionen de manera confiable en sus condiciones de servicio específicas.

Si tiene un desafío de material específico o necesita orientación técnica sobre la selección de materiales para un ambiente corrosivo, nuestros ingenieros estánlisto para ayudar.
