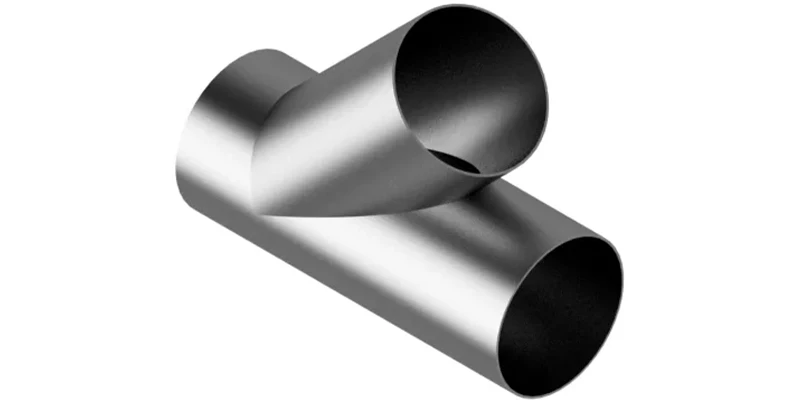

La TEE oblicua es un ajuste crítico para minimizar la turbulencia y la caída de presión al ramificar una tubería. A diferencia de una camiseta recta estándar donde la toma de corriente de ramificación forma un ángulo agudo de 90 grados a la ejecución, una camiseta oblicua presenta una conexión de rama en ángulo a 45 grados o 30 grados en relación con el eje principal de la tubería. Este diseño angular deliberado es su característica definitoria, alterando fundamentalmente la dinámica del fluido en la unión.
El Tee oblicuo es facilitar una desviación más suave del flujo de fluido desde la tubería principal hacia la línea de ramificación. La conexión en ángulo reduce significativamente el cambio abrupto en la dirección del flujo inherente a una camiseta recta. Esto da como resultado una menor resistencia al flujo, una pérdida de presión minimizada, una turbulencia reducida y un menor potencial de erosión.
Las camisetas oblicuas encuentran un uso primario en aplicaciones exigentes en industrias como la transmisión de petróleo y gas, procesamiento petroquímico, generación de energía, pulpa y papel, y grandes redes de distribución de agua a escala {}}} donde es esencial optimizar el rendimiento hidráulico.
Ventajas de tee oblicuos
Reducción de caída de presión y turbulencia:La ventaja más significativa de una TEE oblicua es su capacidad para disminuir drásticamente la pérdida de presión y la turbulencia de flujo en la conexión de la rama. El ángulo más suave de 45 grados o 30 grados permite que el fluido ingrese a la rama con un cambio menos abrupto en el vector de dirección y velocidad. Esta transición más suave se traduce directamente en un menor consumo de energía para el bombeo o la compresión, ya que se requiere menos trabajo para superar la resistencia del ajuste. La turbulencia reducida también minimiza los picos de velocidad localizados que pueden causar vibración y ruido dentro del sistema de tuberías.
Potencial de erosión y cavitación minimizada:En aplicaciones que involucran fluidos de velocidad, fluidos, lloses o gases afilados en una camiseta recta actúan como un punto focal para el impacto, lo que lleva a la erosión acelerada de la pared de la tubería. El diseño angulado de la camiseta oblicua desvía el flujo más gradualmente, distribuyendo la fuerza de impacto sobre un área más amplia y reduciendo significativamente el riesgo de adelgazamiento y falla localizados de paredes. Del mismo modo, la reducción de la turbulencia ayuda a mitigar las condiciones que promueven la cavitación (la formación y el colapso de las burbujas de vapor), que también pueden causar daño severo a las picaduras.
Distribución de flujo mejorada y eficiencia del sistema:Para los sistemas que requieren división de flujo equilibrado o donde el mantenimiento de las características de flujo posterior es crítico, la TEE oblicua proporciona un rendimiento superior. La ruta de flujo más suave da como resultado patrones de flujo más predecibles que ingresan a la rama y continúan en la ejecución. Esto conduce a una mejor eficiencia general del sistema, condiciones de proceso más consistentes y una vida útil potencialmente más larga para equipos aguas abajo como bombas, válvulas e intercambiadores de calor al reducir el impacto de los fenómenos de flujo disruptivo.
¿Cómo se fabrica la camiseta oblicua?
La fabricación de camisetas oblicuas de acero robustas, adecuadas para presiones y entornos industriales, sigue procesos estrictos:
Selección y preparación de material:Se selecciona High - calidad de acero al carbono, acero inoxidable o acero de aleación en función del servicio previsto. La materia prima generalmente viene en forma de secciones de tubería sin costuras o soldadas o palanquillas forjadas. El material se corta a longitudes precisas y sufre una inspección exhaustiva y una limpieza de la superficie para eliminar la escala, el aceite o las impurezas.
Formando el cuerpo y la rama:Los métodos principales son la formación en caliente o la formación en frío combinada con extrusión o abultamiento hidráulico:
Formación caliente:Un cilindro de acero sólido se calienta a la temperatura de forja. La presión se aplica utilizando troqueles para extruir la salida de ramificación en el ángulo requerido de 45 grados o 30 grados simultáneamente con la configuración del cuerpo principal. Este método es común para tamaños más grandes y paredes más gruesas.
Extrusión/abultamiento:Una sección de tubería preparada tiene un orificio cortado en la ubicación y el ángulo de la rama deseados. La sección se calienta localmente o se mantiene en el ambiente. Un carnero hidráulico con un troquel en forma fuerza material hacia afuera a través del orificio para formar el cuello de la rama. La prensado o mecanizado posterior da forma al material extruido en el trozo de rama final.
Soldadura:Mientras que muchas camisetas oblicuas se forman a partir de una sola pieza (sin costuras), los tamaños más grandes o los estándares específicos a veces implican fabricación. En este caso, una pieza de rama separada, pre - cortada al ángulo oblicuo, se alinea cuidadosamente y se une a la tubería de ejecución a través de la soldadura de tope de penetración -}. Las estrictas calificaciones del procedimiento de soldadura y la certificación de soldador son obligatorios.
Mecanizado y acabado:La camiseta formada o soldada sufre procesos de mecanizado. Los extremos están biselados a ángulos precisos según ASME B16.25. Los extremos de la rama y la carrera están mecanizados a diámetros externos exactos y espesores de la pared especificados en estándares como ASME B16.9. Se eliminan las imperfecciones de la superficie y las dimensiones finales se verifican meticulosamente.
Control y pruebas de calidad:La inspección rigurosa es primordial. Esto incluye verificaciones dimensionales contra ASME B16.9 tolerancias, inspección visual, no - examen destructivo, como pruebas de penetración de tinte de soldaduras y áreas críticas, pruebas radiográficas o pruebas ultrasónicas para integridad de soldadura y espesor de pared, y pruebas hidrostáticas a 1.5 veces la presión clasificada. Se generan informes de prueba de material para certificar el cumplimiento.
Tipos de camisetas oblicuas
Las camisetas oblicuas se clasifican en función del método de fabricación, el material y el ángulo de rama específico:
Camisetas oblicuas forjadas:Fabricados con billets de acero forjado sólido, estos se usan típicamente para tamaños de tubería más pequeños. Ofrecen alta resistencia y integridad de presión. El ángulo de rama suele ser de 45 grados. Los tipos de conexión son principalmente de soldadura de socket (SW) o roscados (THD), conformes con estándares como ASME B16.11. Son ideales para una alta presión -, instalaciones compactas en líneas de instrumentos, puntos de muestreo o pequeñas conexiones de proceso -}.
Camas oblicuas de soldadura a tope:Este es el tipo más común para la tubería de procesos industriales en tamaños más grandes. Fabricados a través de la formación en caliente, la extrusión o la fabricación, tienen extremos simples y biselados diseñados para soldar directamente en la tubería por ASME B16.25. Se ajustan a estándares dimensionales como ASME B16.9 o MSS - SP-75. Proporcionan la conexión más alta de integridad para el servicio crítico.
45 grados vs . 30 tesos oblicuos
45 grados El TEE oblicuo es el ángulo estándar y más ampliamente disponible. Ofrece una mejora significativa en las características de flujo sobre un tee recto, mientras que es más fácil de fabricar y acomodar en los diseños de tuberías. Adecuado para la mayoría de las aplicaciones generales que requieren turbulencia reducida y caída de presión.
TEE oblicuo de 30 grados proporciona una transición de flujo aún más suave y una caída de presión más baja que la versión de 45 grados, abordando la eficiencia hidráulica de una rama lateral (verdadera "Y"). Sin embargo, es menos común, a menudo requiere una fabricación personalizada, exige más espacio debido al ángulo menos profundo y puede ser más difícil de integrarse en las disposiciones de tuberías ajustadas. Típicamente especificado para flujos de velocidad - muy altos o donde minimizar la pérdida de presión es absolutamente crítico.
¿Cómo se instala la camiseta oblicua?
La instalación adecuada es crucial para el rendimiento e integridad:
- Apagado del sistema, aislamiento y preparación: Apague de forma segura el sistema de tuberías después de los procedimientos de bloqueo/etiqueta (LOTO). Aislar la sección donde se instalará la camiseta oblicua con válvulas o persianas, y drene/purga de forma segura la línea. Limpie a fondo los extremos de la tubería donde la camiseta estará soldada, eliminando toda pintura, escala, aceite, grasa y humedad desde las superficies adentro y externas dentro de la zona de soldadura. Verifique que la preparación del extremo de la tubería cumpla con la especificación de soldadura.
- VERIFICACIÓN DE SELECCIÓN Y ORENTACIÓN DE TEE: confirme que la TEE oblicua seleccionada coincide con el grado de material de la tubería, el tamaño, el grosor del horario/pared, el ángulo y el índice de presión para la aplicación. Importante críticamente: identificar la dirección del flujo. La camiseta oblicua debe estar orientada para que la salida de ramificación apunte aguas abajo en relación con el flujo principal en la ejecución de la tubería. Instalarlo al revés niega los beneficios del flujo y puede causar graves turbulencias y erosión. Marque la dirección del flujo prevista claramente en el cuerpo de tee si ya no se indica.
- Tacle y alineación: coloque la camiseta oblicua cuidadosamente entre los extremos de la tubería preparada en la carrera. Use abrazaderas de alineación para garantizar que las tuberías de ejecución y la camiseta sean CO - axiales y la salida de ramificación esté orientada correctamente. Mantener la brecha de raíz especificada. Soldación de tachuela el tee de forma segura en múltiples puntos para mantener la alineación. Verifique la alineación nuevamente meticulosamente antes de continuar.
- Soldadura: Realice las soldaduras de tope circunferenciales completas que conectan las tuberías de ejecución a cada extremo del TEE oblicuo, siguiendo la especificación de procedimiento de soldadura calificada. Use procesos de soldadura apropiados. Asegure la penetración completa y la calidad de la soldadura de sonido. Soldadura en los pases, permitiendo un control adecuado de la temperatura entre paso a paso. Se adhiere estrictamente a pre - calor y post - requisitos de tratamiento térmico de soldadura según lo dictado por el grado, el grosor y los códigos aplicables.
- Inspección, prueba y puesta en marcha: al finalizar la soldadura, permita que la articulación se enfríe. Realizar una inspección visual exhaustiva de las soldaduras. Realice un examen destructivo no - especificado, como pruebas radiográficas o pruebas ultrasónicas para verificar la integridad de soldadura. Para líneas críticas, se requerirá pruebas de presión hidrostáticas o neumáticas de toda la sección modificada antes de eliminar el aislamiento y recomendar cuidadosamente el sistema, monitoreando las fugas.
Conclusión
El Tee Oblique es una solución de ingeniería indispensable dentro de los sistemas de tuberías industriales, específicamente diseñada para optimizar la dinámica de flujo en las conexiones de la rama. Su rama en ángulo de 45 grados o 30 grados reduce significativamente la caída de presión, la turbulencia, el riesgo de erosión y el consumo de energía en comparación con las camisetas rectas estándar. Disponible principalmente como accesorios robustos de soldadura a tope para líneas más grandes o tipos forjados para conexiones más pequeñas, la elección entre 45 grados y 30 grados depende de la criticidad de la eficiencia del flujo versus las restricciones espaciales y de costos. La implementación exitosa depende de la selección meticulosa de materiales, el cumplimiento de los estrictos estándares de fabricación como ASME B16.9 y, de manera crucial, la instalación correcta con una orientación precisa de la dirección del flujo. Al comprender las ventajas, los tipos, el rigor de fabricación y los procedimientos de instalación adecuados que se describen aquí, los ingenieros y diseñadores de tuberías pueden aprovechar efectivamente las camisetas oblicuas para mejorar el rendimiento, la eficiencia y la longevidad de sus sistemas de manejo de fluidos.
