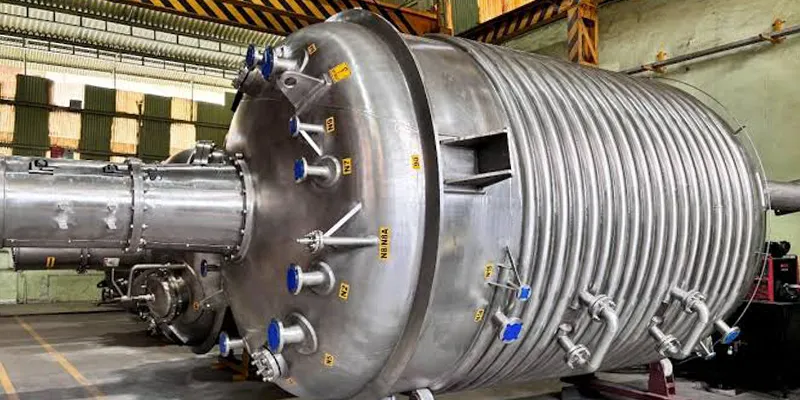

Hastelloy C22 en reactores farmacéuticos: por qué supera al C276 en medios oxidantes

Los reactores farmacéuticos no fallan con gracia. Un solo evento de picadura en la camisa de un biorreactor o en una grieta debajo de una junta puede comprometer la esterilidad del lote, provocar una costosa retirada de productos o forzar un cierre no planificado de equipos validados. Debido a que la fabricación farmacéutica expone habitualmente las superficies húmedas a productos químicos oxidantes - pasivación con ácido nítrico, desinfección con hipoclorito de sodio, esterilizantes con ácido peracético y oxidantes-ciclos de limpieza-in-in situ (CIP) -, la elección de una aleación de níquel para los recipientes de los reactores, los agitadores, las bobinas de las camisas y las tuberías sanitarias es una decisión con consecuencias directas para la seguridad del producto y el ciclo de vida del equipo. costo.

Esta guía comparaHastelloy C22(UNS N06022) y Hastelloy C276 (UNS N10276), las dos aleaciones más ampliamente especificadas en la familia Ni-Cr-Mo, y explica por qué C22 es la opción predeterminada más fuerte para entornos de procesos farmacéuticos oxidantes.

¿Qué diferencia a Hastelloy C22 y C276 a nivel metalúrgico?

C22 y C276 son aleaciones de níquel-cromo-molibdeno-tungsteno de la misma familia resistente a la corrosión-, pero están diseñadas en torno a prioridades opuestas: C22 se desarrolló para aumentar el contenido de cromo para el rendimiento de los ácidos-oxidantes, mientras que C276 se formuló con mayor cantidad de molibdeno y tungsteno para dominar el ácido-reductor y servicio de picadura de cloruro- Esta división en la composición es el único hecho que debería impulsar la selección de materiales para cualquier tarea de reactor determinada.

Comparación de composición

Rangos nominales según las especificaciones de fábrica UNS N06022 / UNS N10276 (ASTM B575 / B574 para C22; ASTM B575 / B622 para C276). Verifique los informes de pruebas de fábrica certificadas (MTR) específicos de calor-antes de la adquisición.

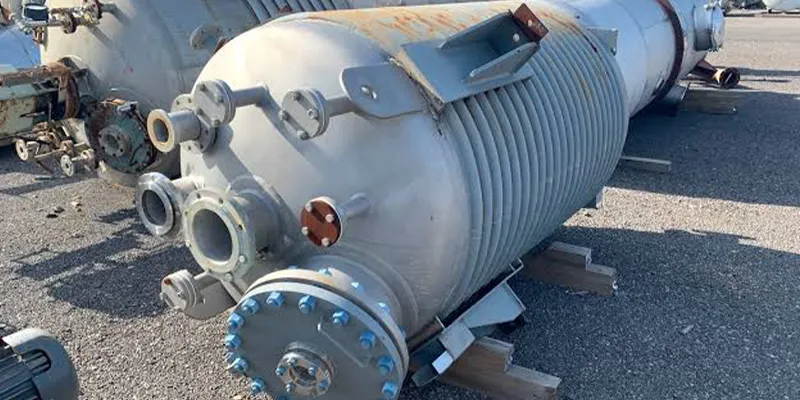

¿Por qué el contenido de cromo determina el rendimiento en medios oxidantes?

El cromo es el elemento que gobierna el comportamiento de una aleación de níquel en ácidos oxidantes porque forma y repara la fina película pasiva de óxido de cromo-(Cr2O3) de la que depende la resistencia a la corrosión de la aleación. El molibdeno y el tungsteno, por el contrario, hacen el trabajo opuesto: estabilizan la aleación contra los ácidos reductores y el ataque de cloruros, pero contribuyen poco - e incluso pueden ser contraproducentes - una vez que el ambiente se vuelve fuertemente oxidante.

Esta es la razón por la que la ventaja de aproximadamente 6-porcentaje-puntos de cromo del C22 sobre el C276 no es una nota metalúrgica marginal; es la razón por la que se desarrolló el C22 en primer lugar. Haynes International diseñó el C22 específicamente para cerrar una brecha conocida en el rendimiento del C276 en condiciones de cloruro de ácido-oxidante, como cloruro férrico, cloruro cúprico, cloro húmedo y ácido-nítrico-corrientes contaminadas: exactamente las sustancias químicas que dominan los ciclos de pasivación y limpieza de reactores farmacéuticos.

La pasivación con ácido nítrico al 20-50 % (práctica ASTM A967) es un paso fuertemente oxidante que se realiza prácticamente en todos los recipientes farmacéuticos nuevos y después de cada reparación importante.

Los desinfectantes de hipoclorito de sodio y dióxido de cloro utilizados en los ciclos CIP/SIP son fuentes agresivas de cloruro oxidante capaces de iniciar picaduras en aleaciones marginales.

Los esterilizantes a base de ácido peracético-, cada vez más comunes en trenes de bioprocesamiento híbridos y de un solo-uso, se clasifican como desinfectantes oxidantes.

Debido a que estas tres sustancias químicas se repiten a lo largo de la vida operativa de un reactor farmacéutico - no solo durante la puesta en servicio inicial - el desempeño del medio oxidante-de la aleación, no su desempeño del ácido-reductor, debe ser el principal criterio de selección.

¿Cómo se comparan el C22 y el C276 en cuanto a corrosión por picaduras y grietas?

Hastelloy C22 proporciona una resistencia materialmente mayor a la corrosión localizada en entornos de cloruro oxidante que Hastelloy C276, según lo medido por la temperatura crítica de picaduras (CPT) y la temperatura crítica de grietas (CCT) - los dos puntos de referencia de laboratorio estándar de la industria- (según los métodos ASTM G48) utilizados para predecir el rendimiento en campo bajo juntas, bridas y zonas estancadas.

Resistencia a la corrosión localizada (ASTM G48 Método E/F, prueba de cloruro férrico)

PREN=Número equivalente de resistencia a las picaduras, un índice de detección de composición-a granel; Los valores CPT/CCT son representativos de las pruebas de inmersión en cloruro férrico-publicadas y varían según el método de prueba, el acabado de la superficie y el tiempo de exposición. Tenga en cuenta que un PREN más alto no garantiza un rendimiento superior en cada química. - El borde PREN de C276 refleja su ácido reductor-y su fuerza general de cloruro, mientras que el borde CCT/CPT de C22 refleja su ventaja de medio oxidante-, que es la función dominante en el servicio de reactores farmacéuticos.

La implicación práctica para el diseño del reactor es significativa: las costuras soldadas, las caras de contacto de las juntas y las grietas de las boquillas de los instrumentos son los lugares con mayor probabilidad de iniciar la corrosión en servicio. La ventaja CCT de aproximadamente 47 grados del C22 sobre el C276 se traduce en un margen de seguridad sustancialmente más amplio a las temperaturas elevadas (60 a 90 grados) típicas de la desinfección CIP y los ciclos-de vapor-in situ.

¿Hastelloy C22 cumple con los estándares sanitarios y farmacéuticos?

Sí, - Hastelloy C22 (UNS N06022) está reconocido según los estándares de dimensiones y acabado de superficie-ASME BPE (equipos de bioprocesamiento) y está disponible en formas de tubos y accesorios sanitarios, lo que lo convierte en un material directamente especificable para equipos de procesos farmacéuticos y biotecnológicos sin calificación personalizada.

Tubos y accesorios sanitarios: ASTM B626 (soldados) y ASTM B622 (sin costura), con equivalentes de ASME SB626/SB622 para construcción con código-estampado.

Placas, láminas y tiras para cascos y cabezas de vasijas: ASTM B575 (ASME SB575).

Accesorios de barra y forjados, bridas y cuerpos de válvulas: ASTM B574 (barra) y ASTM B462 (forjados).

Metal de aportación para uniones soldadas: ERNiCrMo-10 según AWS A5.14 / ASME SFA-5.14, que también se utiliza para reforzar las zonas afectadas por el calor de la soldadura C276 cuando la unión terminada sufrirá servicio oxidante.

Acabado de la superficie interna sanitaria: normalmente se especifica por debajo de 32 µin Ra (0,8 µm Ra) o mejor, de acuerdo con los requisitos de tubos pulidos-ASME BPE.

Debido a que el C22 se almacena comercialmente en formas de accesorios y tubos de acabado sanitario- -, mientras que el tubo sanitario C276 es comparativamente menos estándar en la cadena de suministro -, especificar C22 para los componentes internos de los reactores farmacéuticos también tiende a acortar los plazos de adquisición en relación con el C276 con acabado personalizado-.

¿Dónde el C276 sigue superando al C22 en las instalaciones farmacéuticas?

Hastelloy C276sigue siendo la opción correcta para sistemas de instalaciones farmacéuticas dominados por productos químicos fuertemente reductores - más notablemente ácido clorhídrico caliente, ácido sulfúrico diluido utilizado en ciertas corrientes de neutralización de efluentes o desechos-y cualquier servicio que involucre sulfuro de hidrógeno. En estos entornos reductores, el mayor contenido de molibdeno y tungsteno del C276 supera al C22, y especificar el C22 allí no proporcionaría un beneficio significativo por el costo adicional.

Tuberías de tratamiento de efluentes y residuos-que manejan ácidos, lo que reduce la descarga del proceso.

Sistemas de servicios públicos expuestos a gases ácidos o corrientes que contienen H₂S-.

Aplicaciones en las que el ácido clorhídrico concentrado y caliente es el corrosivo dominante en lugar de un agente de limpieza ocasional.

Para la propia vasija del reactor y el circuito de tubería húmeda CIP/SIP-- donde las químicas de pasivación oxidante y desinfección dominan el ciclo de trabajo -, el equilibrio de la evidencia favorece al C22.

¿Se amortiza el mayor costo de Hastelloy C22 durante la vida útil de un reactor?

Para los reactores farmacéuticos, el costo incremental del material de Hastelloy C22 sobre el C276 generalmente se recupera a través de menos inspecciones localizadas-por corrosión-, intervalos más largos entre recalificación y menor riesgo de tiempo de inactividad no planificado - porque el modo de falla dominante en el servicio sanitario oxidante son las picaduras y el ataque de grietas, que es precisamente donde el C22 tiene su mayor margen de rendimiento.

C22 también ofrece una mejor formabilidad y soldabilidad para geometrías complejas de recipientes - ejes de agitador, deflectores, boquillas de aspersión-esféricas y jefes de instrumentos - y su contenido de carbono ultra-bajo minimiza la sensibilización en la zona afectada por el calor de soldadura-, lo que permite que la mayoría de las uniones se utilicen en la condición as-soldada sin tratamiento térmico posterior-a la soldadura. Esto reduce el costo de fabricación y el riesgo de programación en relación con las aleaciones que requieren controles de soldadura más conservadores.

La recalificación de equipos farmacéuticos validados es costosa. Un cambio material realizado después de la puesta en servicio puede desencadenar un ciclo de revalidación completo.

Seleccionar la aleación con el margen de corrosión más amplio para el ciclo de trabajo real - en lugar de la aleación que simplemente es más familiar para el equipo de diseño - es la decisión de menor-riesgo durante la vida útil de más de 20-años del equipo.

Preguntas frecuentes

Q: ¿Hastelloy C22 es lo mismo que Hastelloy C276?

A: No. Ambos pertenecen a la familia de aleaciones Ni-Cr-Mo-W y comparten una composición de base similar, pero el C22 (UNS N06022) contiene sustancialmente más cromo y menos molibdeno que el C276 (UNS N10276). Esto hace que el C22 sea el más potente en ácidos oxidantes y el C276 en ácidos reductores.

Q: ¿Se puede utilizar Hastelloy C22 para la pasivación con ácido nítrico de recipientes farmacéuticos?

A: Sí. El alto contenido de cromo del C22 es muy adecuado para ambientes de ácido nítrico y la aleación comúnmente se pasiva según la práctica ASTM A967 como parte de la puesta en servicio estándar de recipientes farmacéuticos.

Q: ¿Hastelloy C22 cumple con los requisitos de ASME BPE para equipos de bioprocesamiento?

A: Sí. C22 está reconocido por ASME BPE y está disponible en formas de tubos sanitarios, accesorios y placas pulidas adecuadas para especificación directa en equipos de procesos farmacéuticos y biotecnológicos.

Q: ¿Hastelloy C22 es más caro que el C276?

A: El C22 generalmente conlleva una prima de costo modesta sobre el C276 debido a su contenido de aleación, pero la prima generalmente se compensa durante el ciclo de vida del equipo mediante un menor mantenimiento relacionado con las picaduras-, intervalos de servicio más prolongados y un menor riesgo de revalidación en tareas sanitarias oxidantes.

Q: ¿Debería utilizarse alguna vez el C276 en una instalación farmacéutica en lugar del C22?

A: Sí, cuando la química del proceso dominante es reducir en lugar de oxidar -, por ejemplo, el manejo del ácido clorhídrico en el tratamiento de efluentes o los sistemas de servicios públicos expuestos a-gas-agrio. La elección correcta de la aleación siempre sigue el corrosivo dominante, no una preferencia general.
